简单元件的变体
原版可与电路交互的
木刺陷阱
、圣诞树
、火药桶
、温度计
、湿度计
,本 mod 未提供经典版或变体版
导线 v2.0
- ⭕ 原版:创造模式物品栏提供 7 种颜色的导线
- ⚡ 十亿伏特版:创造模式物品栏提供 14 种颜色的导线,新增 总线,新增的总线和有色导线如图,它们在
十亿伏特 变体
分类中
可调延迟门 v2.0
⭕ 原版
- 顶部、背面输出
- 需手动弹窗调节延迟时长
⚡ 十亿伏特版
- 顶部输出
- 不可手动弹窗调节延迟时长,需通过背面输入的电压可调节,初始延迟 0.01 秒,背面输入电压每加 1 V,延迟增加 0.01 秒,背面输入大于等于 0xFF V 时,延迟达到最大值 2.56 秒;不可手动调整延迟时长
SR 锁存器 v1.0
- ⭕ 原版:S 端输入一个大于 0.7 V 的信号,输出端锁定为 1.5 V,直到被重置
- ⚡ 十亿伏特版:S 端输入一个大于 0 V 的信号,输出端锁定为此时 S 端的电压,直到被重置
开关、按钮、电池 v2.0
⭕ 原版
默认输出 1.5 V
⚡ 十亿伏特版
- 默认输出 0xFFFFFFFF V
⚠ 不会重复的说明
其他原本默认输出 1.5 V 的元件也将默认输出 0xFFFFFFFF V,包括经典版元件
- 按钮可通过手动编辑,设置输出的持续周期数
- 按钮和开关增加带颜色的版本,它们不会与异色导线相连接,这些有颜色的按钮和开关均在
十亿伏特 复数
分类中

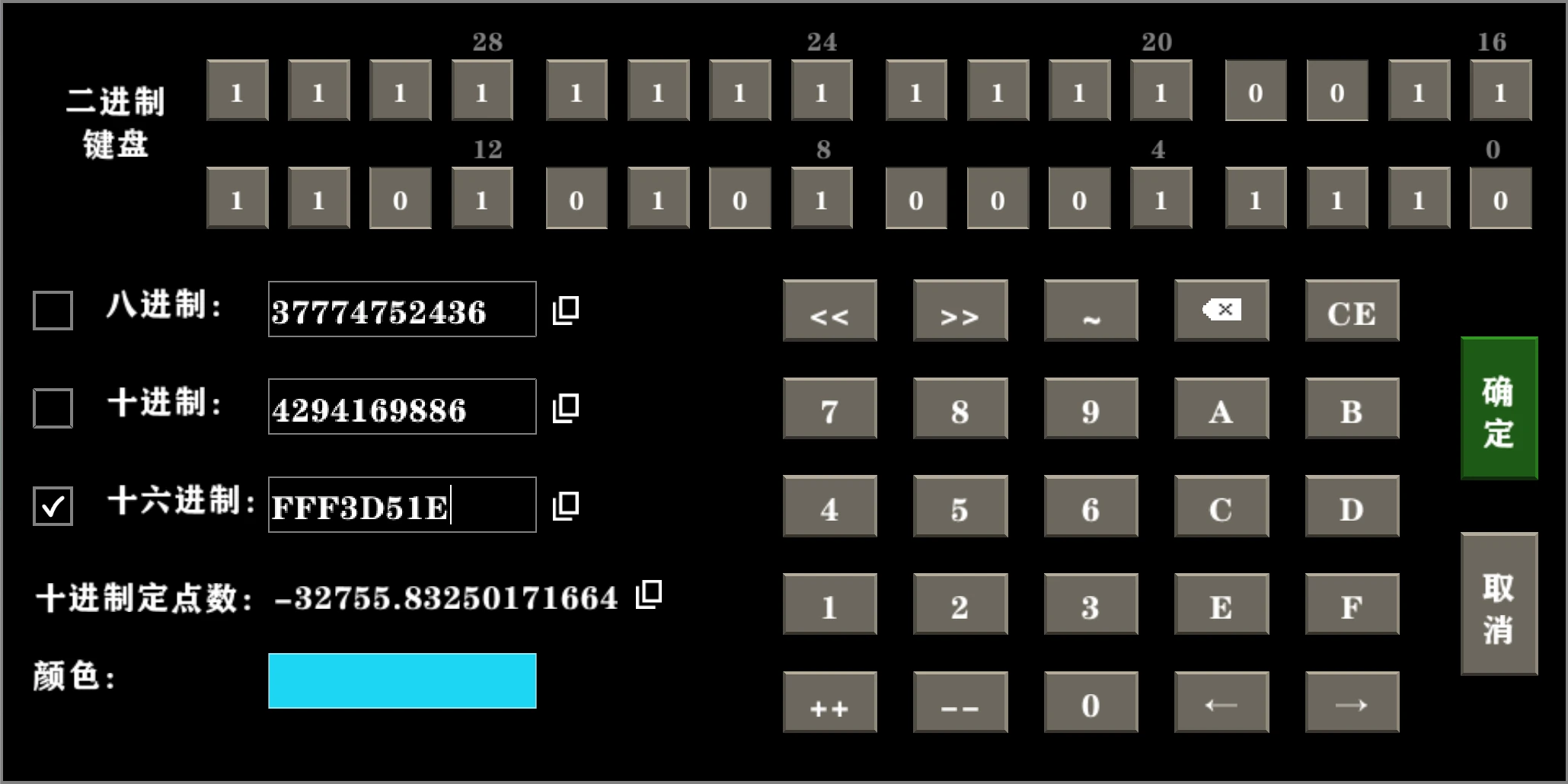

- 适配 32 位电压的编辑界面,如图:
十进制定点数:此处是指,按小数点在第 16、17 位之间,最高位为符号位,转换而来的结果
计数器 v1.0
⭕ 原版
默认溢出电压为 1.6 V,上限为 1.5 V
⚡ 十亿伏特版
- 默认溢出电压为 0x100000000 V,上限 0xFFFFFFFF V
- 可通过手动编辑,设置溢出、初始电压,还能直接调整当前电压
压力板 v1.0
- ⭕ 原版:有压力时输出 0.8 ~ 1.5 V,随意设置的压力与电压关系
- ⚡ 十亿伏特版:输出准确的压力值,参考结果:男性玩家 0x46 V,虎鲸 0x5DC V
活塞 v2.0
⭕ 原版
- 输入大于 0.7 V 电压时开始伸长
- 最大伸长、推拉 8 格
⚡ 十亿伏特版
- 输入大于 0 V 电压时开始伸长
- 最大伸长、推拉 232-1 格,也提高了更快速度的选项(推拉过多方块时卡住是游戏其他子系统问题)
- 新增隐藏延长杆的选项(伸缩时生效)
- 另有 复杂版
彩色 LED、1 面LED v1.0
⭕ 原版
- 输入 0.8 ~ 1.5 V 对应不同颜色
- 输入 0 V 时显示
⚡ 十亿伏特版
- 输入所有电压均对应不同颜色(
ABGR
颜色模式) - 1 面 LED 使用独立的发光子系统,支持半透明,可无缝拼接
- 输入0时不显示
📝 ABGR 颜色模式
从高位到低位,每 8 位分别为颜色的 Alpha 透明度通道、Blue 蓝色通道、Green 绿色通道、Red 红色通道,可使用下面的电压颜色转换器来转换
🛠️ 电压颜色转换器
A
B
G
R
电压:
靶子 v1.0
- ⭕ 原版:根据距离中心的距离输出 0.8 ~ 1.5 V
- ⚡ 十亿伏特版:根据距离中心的距离输出 0 ~ 0xFFFFFF00 V,因游戏坐标精度问题,最低 8 位始终为 0
电子雷管 v1.0
- ⭕ 原版:输入 0.8 V 及以上电压产生威力为 10 的爆炸
- ⚡ 十亿伏特版:输入 0 V 以上电压产生威力等于电压值的爆炸,输入 0xFFFFFFFF V 有彩蛋
大门、栅栏门、活板门 v1.0
- ⭕ 原版:收到的电压由 0.7 V 及以下上升到 0.8V 及以上时,开门或关门
- ⚡ 十亿伏特版:根据输入的电压强度调整打开程度,0V闭合,0x2D V 时打开45度,0x5A V 及以上时完全打开;不提供与原版完全一致的经典版
复杂元件
另见:
